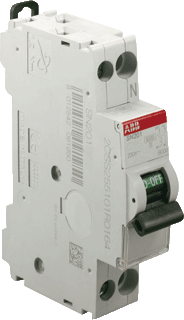

Installatieautomaat b16 1P+N met schroefcontacten voor din-rail. Dit is de normale uitvoering voor standaard groepenkasten. Past niet op een busboard rail.
De SN201-serie installatieautomaat is een 1P+N-uitvoering in 1 module voor de bescherming van circuits tegen overbelasting en kortsluiting. De nul bevindt zich rechts.
- Uitschakelkarakteristiek B
- Meeschakelende nul
- Aansluitbare geleiderdoorsnede eendraads 1 mm² - 16 mm²
| Product | |
|---|---|
| Artikelnummer | ABB Componenten 2CSS255101R0165 |
| GTIN/EAN | 8012542090953 |
| Versienummer | SN201-B16 |
| Afmetingen | |
| Inbouwdiepte | 69 mm |
| Overige eigenschappen | |
| Verliesvermogen | 3.6W |
| Spanningstype | AC |
| Breedte in module eenheden | 1 |
| Aansluitbare geleiderdoorsnede meerdraads | 1 mm² - 10 mm² |
| Frequentie | 50 Hz - 60 Hz |
| Energiebegrenzingsklasse | 3 |
| Overspanningscategorie | 3 |
| Vervuilingsgraad | 2 |
| Nom. afschakelvermogen en 60898 | 6 kA |
| Nom. afschakelvermogen iec 60947 2 | 10 kA |
| Nevenapparaat mogelijk |
|
| Aantal polen (totaal) | 2 |
| Aantal beveiligde polen | 1 |
| Nom. isolatiespanning ui | 500 V |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 230 V |
| Nom. afschakelvermogen icn en 60898 bij 230 v | 6 kA |
| Nom. afschakelvermogen icu iec 60947 2 bij 230 v | 10 kA |
| Beschermingsgraad (ip) | IP20. Stofdicht |
| Omgevingstemperatuur tijdens bedrijf | -25 °C - 55 °C |
| Nom. stoothoudspanning (uimp) | 4 kV |
| Geschikt voor inbouwinstallatie (stucwerk) |
|
| Explosieveilig |
|
| Inbouwmontage (stucwerk) |
|
| Bekijk alle producteigenschappen (24) | |
